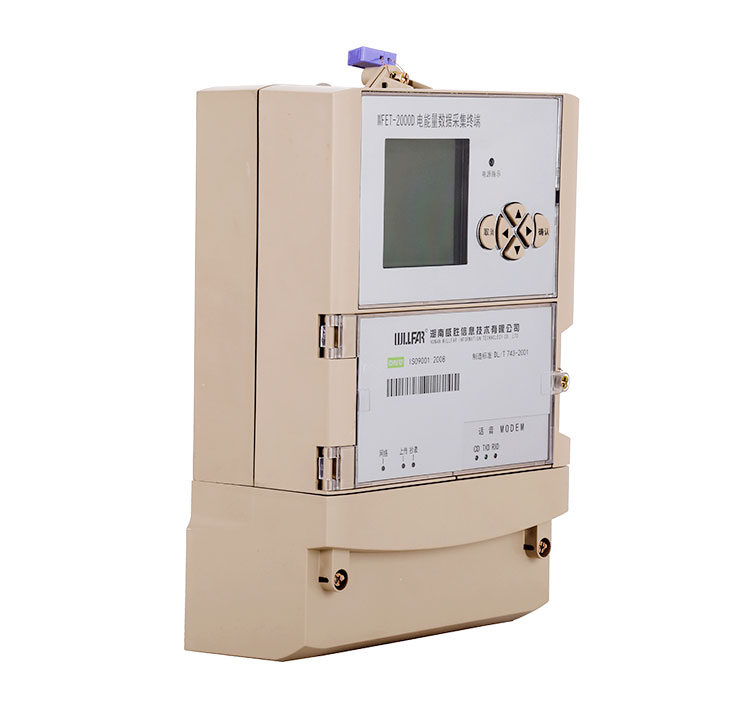

一、產品概述
WFET-2000D型終端是專用于采集電能表電能量數據并進行遠傳的終端設備。支持多種無線和有線通信方式，支持多種電表規約，支持采集電能表內各類電力數據，壁掛式安裝快捷方便，是35kV變電站、10kV開閉所、小水電、工礦企業等場所電表集抄和能源管理的理想配套設備。
二、應用領域
● 35kV變電站
● 10kV開閉所
● 小水電、風電站等
● 水泥行業
● 軌道交通
● 機場
● 鋼鐵冶金
● 石油化工
● 軍工
● 能源管理（節能）系統
● 高耗能企業

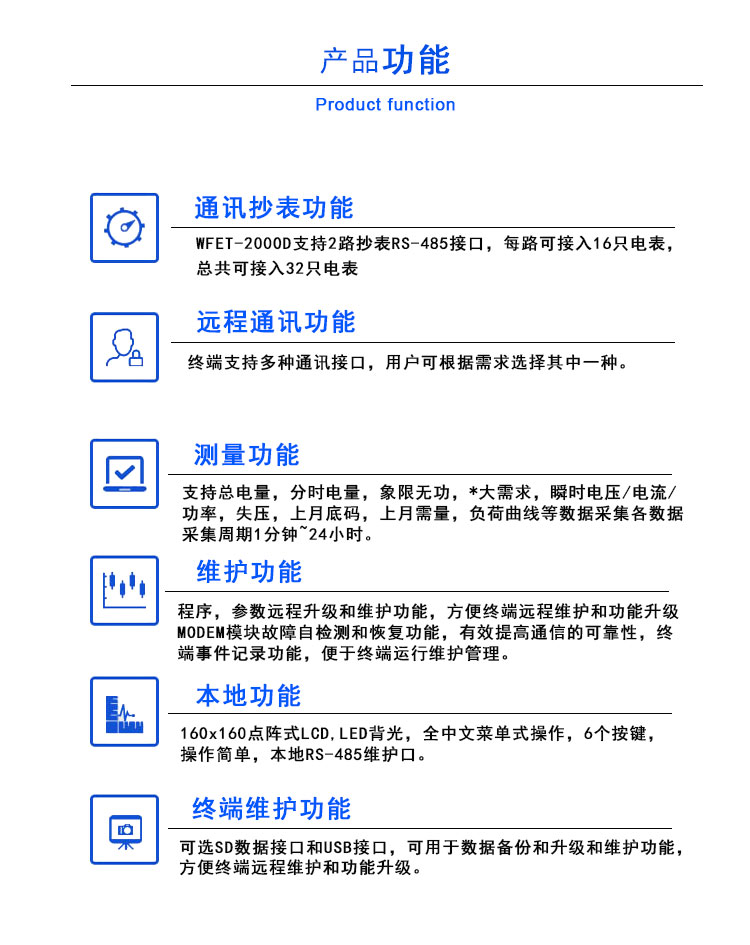

三、主要特點
● 支持1路抄表RS-485接口，可接入32只電表；

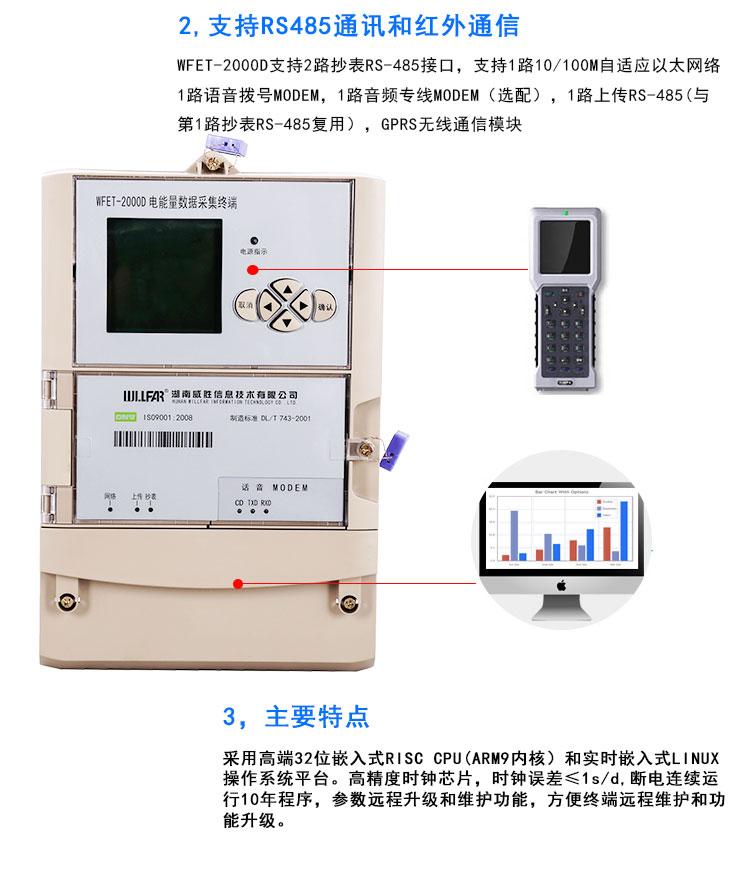

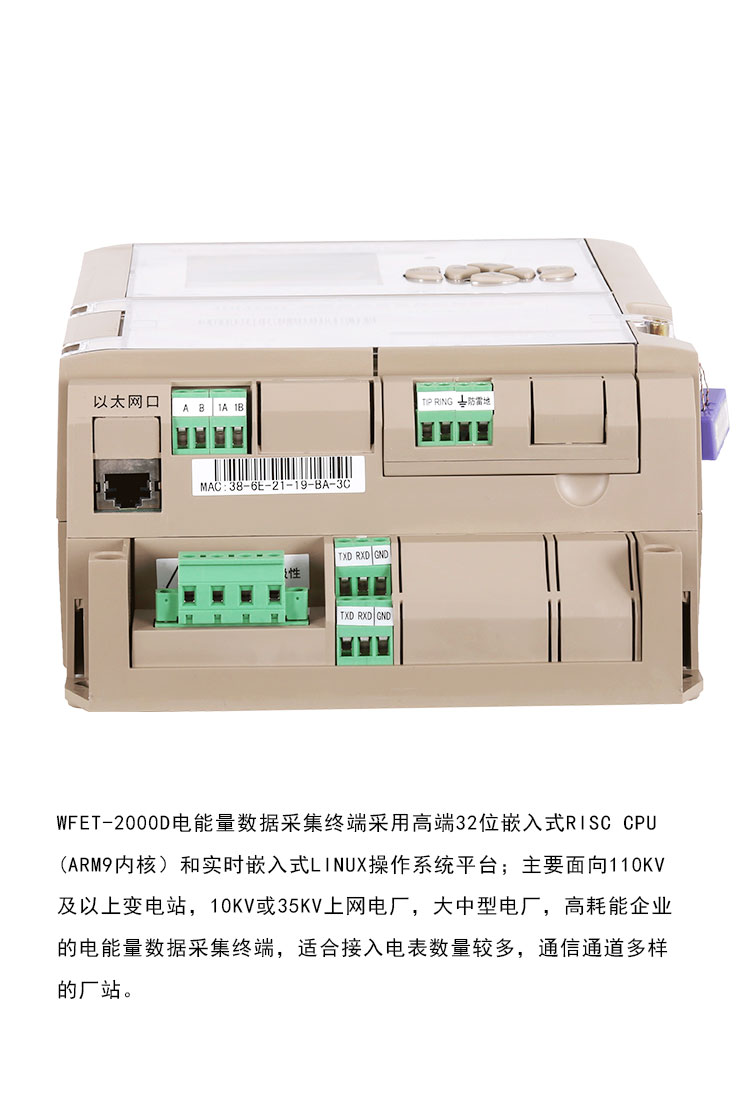

● 標配為1路以太網絡、1路話音撥號MODEM和1路上傳RS-485，可選配GPRS/無線模塊（MODEM與GPRS模塊二選一）；
● 本地RS-232接口；
● 支持WF102規約、DL/T719-2000（IEC60870-5-102）規約和其它地區/公司的擴展版本（廣東719、廣西719、天津102、新疆102、西門子102、南瑞102、創維102、東方102），可同時與2個主站系統以不同規約進行通信；
● 支持DL/T645、威勝、浙江、紅相、IEC1107（蘭吉爾ZD、ISKRA、ELSTER）、ABB alpha、愛拓利、ION、DLMS/COSEM等電表規約，每路RS-485通道可接入3種不同規約電表；
● 支持總電量、分時電量、象限無功、最大需量、瞬時電壓/電流/功率/因數、失壓、上月底碼、上月需量、負荷曲線等數據采集；
● 160×160點陣式LCD、LED背光，全中文菜單式操作，6個按鍵，方便現場安裝調試操作。
四、主要技術參數
項目 | 規格與功能特性 |
標準 | DL/T743-2001 |
RS-485接口 | 1路RS-485接口、可接入32路電表 |
電表規約 | 蘭吉爾（ZU、ZD、ZB）、ION、ABB、EDMI、IEC1107、DL/T645、威勝等國內、外多種電能表，支持電表規約遠程升級 |
采集周期 | 1分鐘~24小時可設置，最小間隔1分鐘 |
面板顯示 | 160×160液晶，全中文顯示菜單操作 |
存儲容量 | 采用64MB FLASH存儲器 |
時鐘/對時 | 時鐘精度≤1s/d，對時精度：主站對時≤0.5s |
數據傳輸接口 （與主站通訊接口） | 1路撥號MODEM或1路GPRS無線模塊（撥號MODEM與GPRS模塊二選一） |
1路參數設置/本地系統用RS-485 |
1路100M以太網RJ45接口，支持TCP/IP |
主站規約 | IEC60870-5-102 （滿足接入不同主站廠家規約要求） |
環境條件 | 相對濕度≤95%，正常工作溫度-25℃~+60℃ |

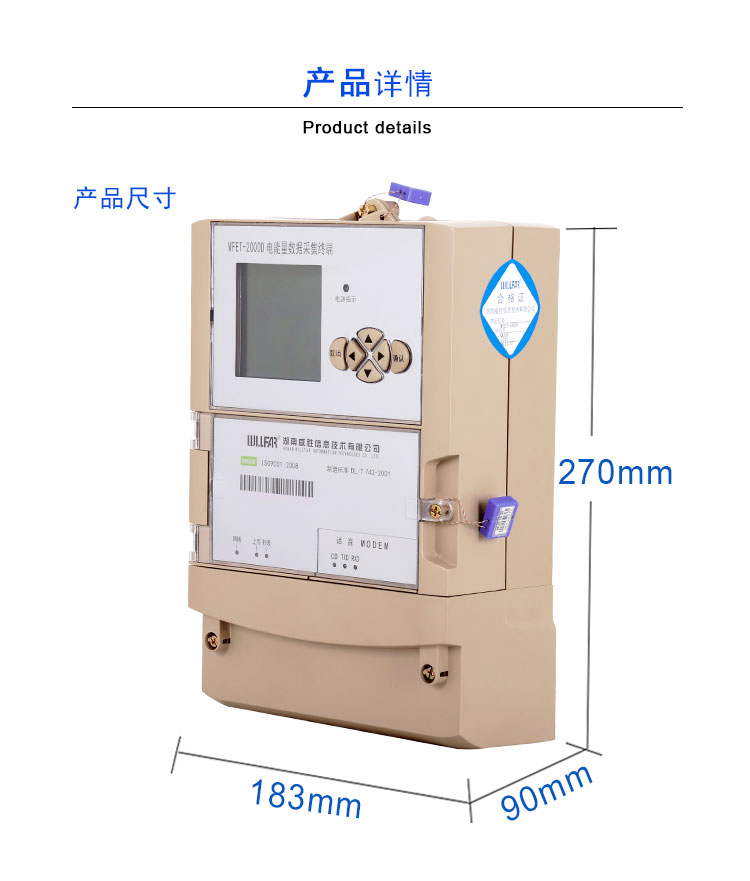

結構 | 壁掛式，尺寸：270mm×183mm×90mm，ABS防水阻燃材料 |
工作電源 | AC85~280V，DC100~370V，交直流兩路輸入 |
電磁兼容性 | 高頻干擾達到IEC255-22-1國際標準4級標準；靜電放點、快速順變干擾、電磁場感應、雷擊浪涌等達到IEC1000-4系列標準4級要求
|
